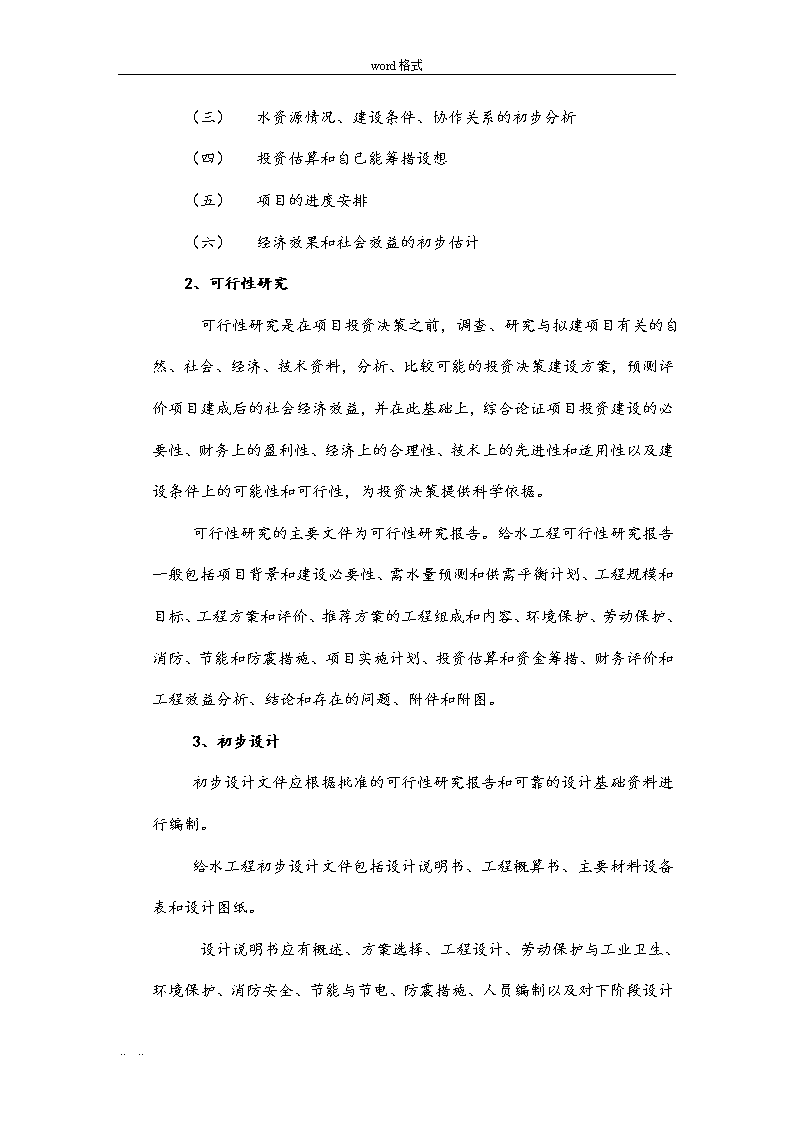

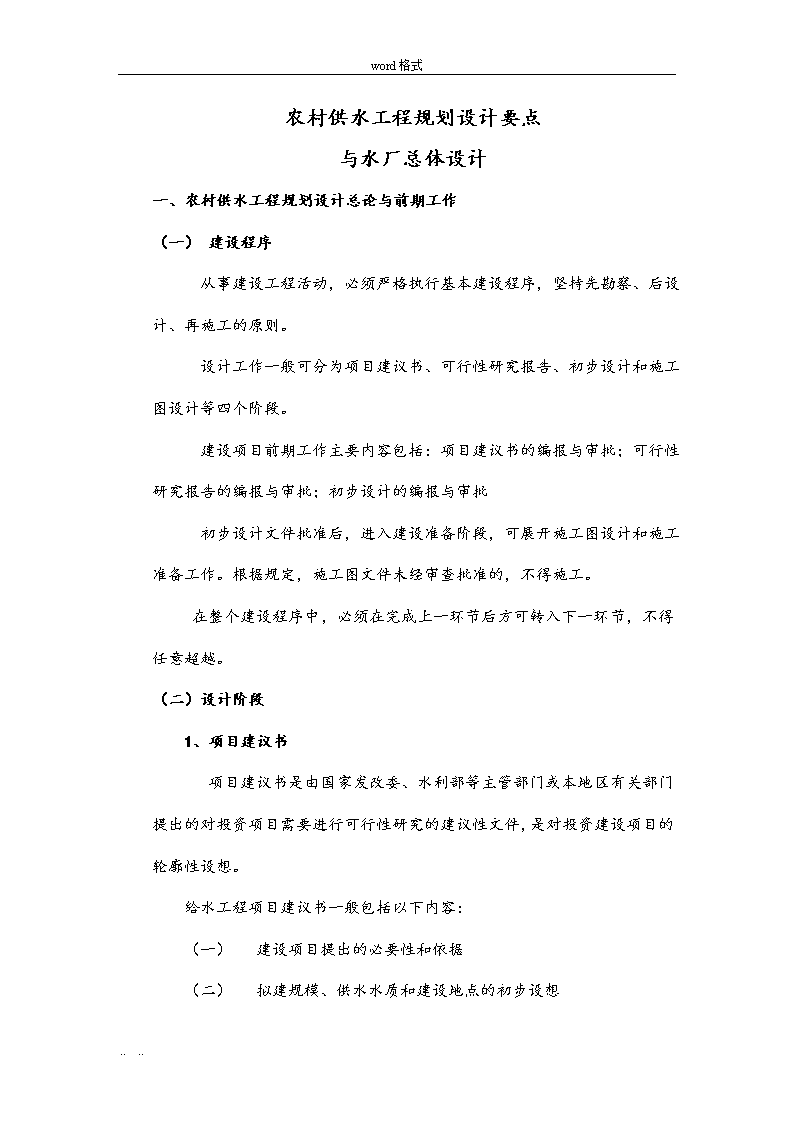

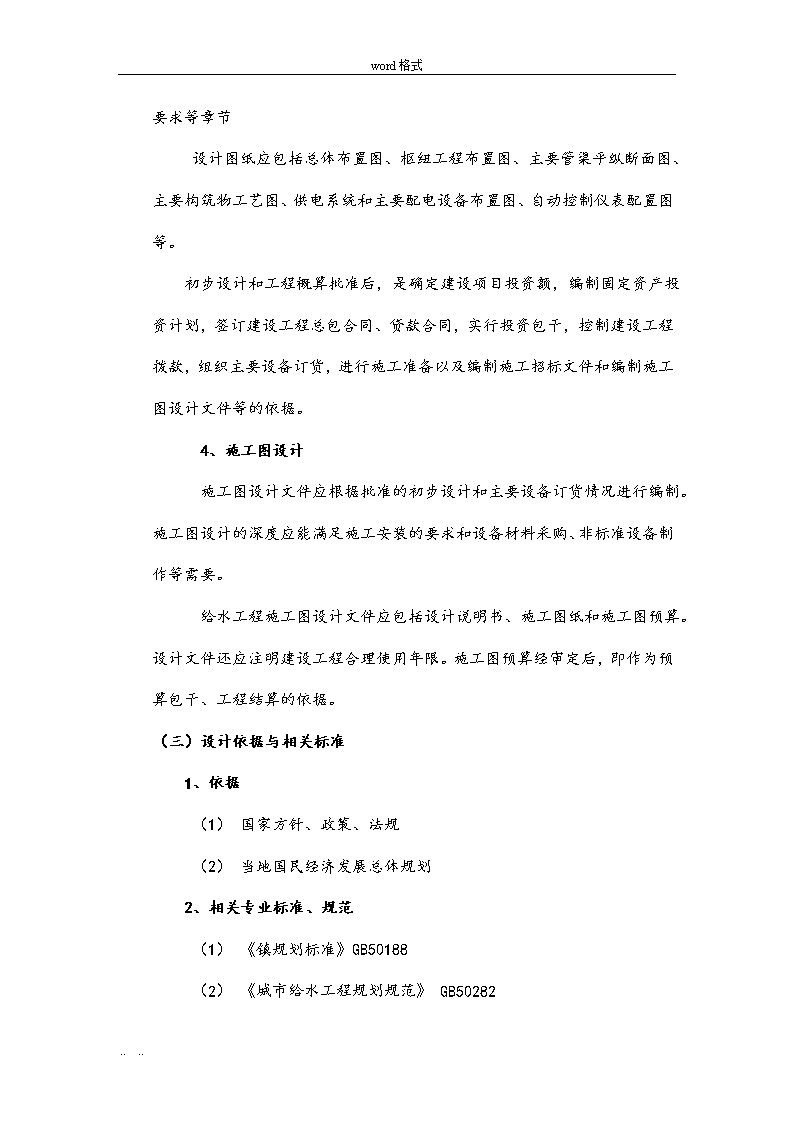

'word格式农村供水工程规划设计要点与水厂总体设计一、农村供水工程规划设计总论与前期工作（一）建设程序从事建设工程活动，必须严格执行基本建设程序，坚持先勘察、后设计、再施工的原则。设计工作一般可分为项目建议书、可行性研究报告、初步设计和施工图设计等四个阶段。建设项目前期工作主要内容包括：项目建议书的编报与审批；可行性研究报告的编报与审批；初步设计的编报与审批初步设计文件批准后，进入建设准备阶段，可展开施工图设计和施工准备工作。根据规定，施工图文件未经审查批准的，不得施工。在整个建设程序中，必须在完成上一环节后方可转入下一环节，不得任意超越。（二）设计阶段1、项目建议书项目建议书是由国家发改委、水利部等主管部门或本地区有关部门提出的对投资项目需要进行可行性研究的建议性文件，是对投资建设项目的轮廓性设想。给水工程项目建议书一般包括以下内容：（一）建设项目提出的必要性和依据（二）拟建规模、供水水质和建设地点的初步设想.... word格式（三）水资源情况、建设条件、协作关系的初步分析（四）投资估算和自己能筹措设想（五）项目的进度安排（六）经济效果和社会效益的初步估计2、可行性研究可行性研究是在项目投资决策之前，调查、研究与拟建项目有关的自然、社会、经济、技术资料，分析、比较可能的投资决策建设方案，预测评价项目建成后的社会经济效益，并在此基础上，综合论证项目投资建设的必要性、财务上的盈利性、经济上的合理性、技术上的先进性和适用性以及建设条件上的可能性和可行性，为投资决策提供科学依据。可行性研究的主要文件为可行性研究报告。给水工程可行性研究报告一般包括项目背景和建设必要性、需水量预测和供需平衡计划、工程规模和目标、工程方案和评价、推荐方案的工程组成和内容、环境保护、劳动保护、消防、节能和防震措施、项目实施计划、投资估算和资金筹措、财务评价和工程效益分析、结论和存在的问题、附件和附图。3、初步设计初步设计文件应根据批准的可行性研究报告和可靠的设计基础资料进行编制。给水工程初步设计文件包括设计说明书、工程概算书、主要材料设备表和设计图纸。设计说明书应有概述、方案选择、工程设计、劳动保护与工业卫生、环境保护、消防安全、节能与节电、防震措施、人员编.... word格式制以及对下阶段设计要求等章节设计图纸应包括总体布置图、枢纽工程布置图、主要管渠平纵断面图、主要构筑物工艺图、供电系统和主要配电设备布置图、自动控制仪表配置图等。初步设计和工程概算批准后，是确定建设项目投资额，编制固定资产投资计划，签订建设工程总包合同、贷款合同，实行投资包干，控制建设工程拨款，组织主要设备订货，进行施工准备以及编制施工招标文件和编制施工图设计文件等的依据。4、施工图设计施工图设计文件应根据批准的初步设计和主要设备订货情况进行编制。施工图设计的深度应能满足施工安装的要求和设备材料采购、非标准设备制作等需要。给水工程施工图设计文件应包括设计说明书、施工图纸和施工图预算。设计文件还应注明建设工程合理使用年限。施工图预算经审定后，即作为预算包干、工程结算的依据。（三）设计依据与相关标准1、依据（1）国家方针、政策、法规（2）当地国民经济发展总体规划2、相关专业标准、规范（1）《镇规划标准》GB50188（2）《城市给水工程规划规范》GB50282.... word格式（3）《村镇供水工程技术规范》SL310（4）《地下水质量标准》GB/T14848（5）《地表水环境质量规范》GB3838（6）《室外给水设计规范》GB50013（7）《生活饮用水卫生标准》GB5749（8）《生活饮用水水源水质标准》CJ3020（9）《农村生活饮用水量卫生标准》GB11730（10）《建筑设计防火规范》GB50016（11）《镇（乡）村给水工程技术规程》CJJ123（四）基本资料的收集建设农村供水工程时，首要任务是确定供水范围和选择水源。为做好这项工作，满足设计上的要求，必须收集地形、气象、水文、水文地质、地质方面的有关资料，并进行综合分析。1、1：5000~1：250000现状及规划发展图；用来确定给谁系统的范围，表明水源位置，并进行平面布置。2、1：1000~1：2000地形图：根据地面标高考虑取水点、净水构筑物、泵房、调节构筑物、水厂等的位置和输配水管的铺设3、气象资料：根据年降水量和年最大降雨量判断地表水源的补给来源是否可靠和充足，洪水时取水口、泵站等有无必要采取防洪措施；根据年平均气温、月平均气温、全年最低气温、最大冻土深度等考虑处理构筑物的防冻措施和输配水管道的埋深.... word格式4、地下水水文地质资料：了解地下水的埋藏深度、含水层厚度、地下水蕴藏量及开采量、补给水源、单井出水量、井的静水位和动水位变化、减压漏斗等，以便确定打井深度，井的类型和构造、井的出水量、水泵的类型和型号5、地表水水文资料：根据地下水的流量、最高洪水位、最低枯水位、冰凌情况等，确定取水口位置、去睡构筑物形式及供水量6、土壤性质：用来估计土壤承载能力及透水性能，以便考虑自来水厂构筑物的设计和施工7、地下水和地表水的水质分析资料：包括感官性状、化学、毒理学、细菌等指标的分析结果，用来确定处理工艺和估算制水成本8、水资源综合利用情况：包括渔业、航运、灌溉等，以便考虑他们对水厂的供水量、取水口位置及确定构筑物的影响9、当地村镇建设总体规划及相关规划资料（供电、道路、排水等）（五）设计所需文件1、立项批准文件2、水资源论证报告3、水源水质卫生评价报告4、取水许可证5、工程地质勘察报告6、土地使用许可证7、供电协议8、环境影响评价报告（表）9、配套资金承诺书.... word格式10、村民意向书二、农村供水工程规划设计主要原则（一）合理利用、优化配置水资源，优质水优先供给生活，加强水源卫生防护，保证水源的可持续性我国是个淡水资源匮乏且时空分布不均的国家，随着国家经济的发展，有限的淡水资源又程度不同的受到污染。为了从根本上保障广大农民的饮水安全，各级领导必须高度重视饮水水质问题，真正把优质水作为农村饮水工程的水源。选择水源时，一定要布局合理，立足当前，兼顾长远；既要考虑水量，又要充分水质，应在详细调查和搜集区域水资源资料的基础上，择优选择适宜水源。存在多水源可供选择时，应选择水质良好、水量充沛、安全可靠、经济合理、运行管理和维修方便、便于卫生防护的水源对饮水水源工程应按照《饮用水水源保护区污染防治管理规定》和《生活饮用水卫生标准》（GB5749）中的水源卫生防护要求，划定供水水源保护区，制定保护办法，加大水环境执法力度，确保饮水安全。特别是要加强对水源地周边严禁设置排污口的规定，防止供水水源受到污染。各地区要坚持可持续发展战略，注重水资源的合理开发，高效利用、优化配置和节约保护，根据各地区经济社会发展水平和水资源条件，科学规划、合理布局，促进农村人口、水资源、水环境和会协调发展，保证农民群众可持续获得安全饮用水源。（二）因地制宜，科学规划，以城乡供水一体化为目标，优先建设规模化集中式供水工程.... word格式各地应根据当地的自然条件、经济状况、因地制宜、科学规划确定工程形式1、县城、乡镇自来水厂的周边农村，应优先依托自来水厂的扩建、改建、辐射扩网、延伸配水管线发展自来水，供水到户。2、在人口居住集中、有好水源的地区，应优先建设适度规模的集中式供水工程，必要时间可跨区域取水、联片供水。3、无联片供水条件，又相对独立的村庄，可选择适宜水源，建造单村集中供水工程。4、居住相对集中，又无好水源地区，需特殊处理，制水成本较高时，可采用分质供水（饮用水与其他生活用水分别供水）。5、居住分散的山丘区，有山泉水与裂隙水时，可建井、池、窖等。单户或联户供水；无适宜水源时，可建塘坝、水池、水窖等，收集降雨径流水或屋顶集水。（三）针对水源不同水质，采用适宜技术，加强水质净化与消毒，确保水质为保证饮水安全，确保饮水水质达标，必须加强水质净化。确定净化工艺时应选择技术可靠、经济合理、操作简便、价格低廉的适宜技术。1、未受污染的地下水仅需进行消毒处理即可。2、地表水符合（GB3838）Ⅲ类以上水体，原水浑浊度低于20NTU，可采用慢滤或微絮凝直接过滤工艺。3、地表水原水浊度长期低于500NTU，瞬间不超过1000NTU，宜采用常规净化处理工艺或者粗滤和慢滤工艺。4、.... word格式原水浑浊度（洪峰季节）超过500NTU或含沙量变化较大时，原水应采取预沉,高浊度水处理应按CJJ40《高浊度水给水设计规范》。5、当水源水质超过（GB3838）Ⅲ类为微污染地表水体时，净水工艺宜采用强化常规净水工艺，或在常规净水工艺前增加生物预处理或化学氧化处理，也可采用滤后活性炭吸附进行深度处理。6、含藻水宜在常规净化工艺中增加气浮工艺。7、铁锰超标的地下水，可采用曝气氧化、过滤工艺。8、氟超标的地下水宜采用复合多介质过滤法、活性氧化铝吸附、混凝沉淀或电渗析等净水工艺。9、溶解性总固体超标的苦咸水宜采用电渗析或反渗透等膜处理工艺。所有供水工程，均应根据具体情况，采用适宜的消毒设施。偶示范工程做依托，一定要从实际出发，不能盲目照搬，要把适宜性摆在第一位，先进性摆在第二位。采用新技术时，要充分考虑新技术的运行成本，新设备的售后服务及使用寿命。（四）合理确定设计供水规模，发挥投资效益，保证水厂良性运营村镇供水工程的供水规模，系指水厂的供水能力，为集中供水工程规划设计的重要参数。应按该工程供水范围内的最高日用水量计算，以m3/d表示。供水规模（即最高日用水量）包括：居民生活用水量、饲养畜禽用水量、工业企业用水量、公共建筑用水量、消防用水量、浇洒道路与绿地用水量、管网漏失与未预见水量。.... word格式合理确定供水规模是集中式供水工程规划设计，首先需要解决一个重要问题，是一项工程能否满足规划设计年限内用水量需求的关键，供水规模笑了，水不够用需要扩建，供水规模大了，水供不出去，不仅造成设施和设备闲置，资金浪费，而且加大了折旧费、提高了制水成本和水价，水价高用户用水少，水更供不出去，造成恶性循环。合理确定供水规模，关系到工程建设投资的合理性和生产经营的经济性，对一项供水工程的良性运行和可持续发展、充分发挥投资效益至关重要。《村镇供水工程技术规范》SL310(以下简称规范)对供水规模的计算作出了规定。《中国水利》2007年10月期曾有文章做过阐述。目前大多供水工程设计规模偏大，实际供水量仅为设计供水规模的30%-50%，原因很多，应引起注意。在确定供水规模时，一定要处理好现状与发展的关系，宜以现状为主，合理选择规范中的定额值（尤其注意现状有无分散水源），适当考虑发展。详见本文四（一）（五）加强水质检验、监测，逐步建立水质监测网络饮用水水质问题，直接关系到农民的生活与身体健康，必须重视已建和规划建设饮水工程的水质监测，逐步建立和完善水质检验和监督体系检测的目的在于及时掌握水质情况，查找原因，采取有效措施和技术对策，确保供水水质达到生活饮用水卫生标准。为此，各地应建立水质检查制度，按照有关规定，确定检验项目、频率、并落实责任。新建较大规模集中供水工程应建立相应的化验室，配备必要的仪器设备，建立和健全规章制度，由专人负责，每次水质检验应做好记录，认真填写水质检验报告；对于规模较小的供水工程可依托乡镇或县级自来水厂进行检验，并落实经费。在此基础上，逐步建立县级水质检验体系。.... word格式所有水厂的检验工作，应接受卫生部门的监督和检查。当地有条件的地区，可依托现有的大中型水厂或县卫生疾控部门成立县级水质检测中心，配备必要的人员和仪器设备，负责对县区内饮水工程的水源水质和供水水质进行检测；逐步完善乡镇水厂化验室，负责本乡镇饮水工程水质检测，由县级水质检测中心负责技术指导和监督在逐步建立和完善县级农村饮水水质检测中心的基础上，有条件的地、市尚可建立相应的农村饮水监测中心，负责水质检测、数据的汇总、分析处理和对下级单位的技术指导和监督工作，建立水质数据库、预警预报系统，实现水质检测网络化六、工程规划及设计标准（一）规划设计年限1、水平年分为基准现状水平年与规划水平年（设计水平年）。基准现状水平年是指编制规划或设计所依据的基础数据提供的年份，一般是开展规划设计工作的前一年，受条件限制无法得到前一年数据资料时，可将年份再往前推一年，规划设计时要考虑这段时间的变化例如，《全国农村饮水安全工程“十一五”规划》的基准现状水平年为2005年。规划水平年是指完成规划的建设内容或所设计的工程投产正常运行的年份。例如，《全国农村饮水安全工程“十一五”规划》的规划水平年为2010年2、设计年限设计年限是指工程设计投产后，可按设计规模正常供水的使用年限。.... word格式村镇集中式供水工程的规划设计，应与当地村镇总体规划相协调，以近期为主，近、远期相结合，设计年限宜为10~15年。一般型的Ⅳ、Ⅴ型的小型供水工程，设计年限宜为10年。Ⅰ、Ⅱ、Ⅲ型的大、中型供水工程宜为15年。（二）供水水质和水压1、供水水质村镇集中式供水工程，主要供生活饮用。其水质应符合国家现行的《生活饮用水卫生标准》（GB5749）的要求2007年7月1日实施的《生活饮用水卫生标准》GB5749-2006，对生活饮用水水质卫生要求严格规定：生活饮用水中不得含有病原微生物；生活饮用水中化学物质、放射型物质不得危害人体健康；生活饮用水的感官性状良好，应经消毒处理。该标准规定水质检测指标共106项，其中水质常规指标38项，饮用水中消毒剂常规指标4项（可按选用的消毒剂种类任选1项），水质非常规指标64项。水质常规指标及限制，见表3-1饮用水中消毒剂常规指标及要求，见表3-2。农村日供水1000m3以下，或供水人口在1万人以下的小型集中式供水和分散式供水因条件限制，对常规指标中的14项的限值适当放宽执行,见表3-3。表中未列的指标，其限值仍按表3-1、表3-2执行。水厂日常检测的水质项目及频率与水源类型及供水规模有关，详见表3-4。表中Ⅰ类，供水规模W＞10000m3/d；Ⅱ类为10000m3/d≥W＞5000m3/d；Ⅲ类为5000m3/d≥W＞1000m3/d；Ⅳ类为1000m3/d≥W＞200m3/d；Ⅴ类为W＜200m3/d。.... word格式.... word格式.... word格式.... word格式2、供水水压村镇集中式供水工.... word格式程的供水水压，应满足配水管网中用户接管点最小服务水头的要求。《村镇供水工程技术规范》（SL310）规定：配水管网中用户接管点的最小服务水头，单层建筑物可为5~10m，两层建筑物为10~12m，二层以上每增高一层增加3.5~4.0m，当用户高于接管点时，尚应加上用户与接管点的地形高差。配水管网中用户接管点的做小服务水头，是配水官网水力计算的重要参数，高了增加投资和能耗，低了无法保证用户用水。该值大小与接管点到用户的距离与地形高差、用水量大小、建筑物层数有关，经济发达的村镇或用水量大、入户管长时取高值；经济条件差、发展缓慢的村庄取较低值。供水水压还应满足消防水压的要求。按《建筑设计防火规范》（GB50016）的规定，消火栓设置处的最小服务水头不应低于10m。此外，用户水龙头的服务水头过高时，对管道及其附件（阀门、水表、水龙头）的使用寿命会造成影响，且用水不方便，因此规定用户水龙头的最大净水头不宜超过40m，超过时宜采取减压措施。（三）供水量村镇集中式供水工程的供水量，应满足供水范围内居民生活、饲养畜禽、公共建筑、工业企业等最高日用水量的要求，并应考虑管网漏失和未预见用水量。详见本文四（一）供水规模的确定确定供水量时，应该以居民生活用水为主，统筹考虑饲养畜禽和二、三产业用水，优质水首先用于居民生活饮用。（四）水源保证率.... word格式为了保证集中式供水工程正常供水、可持续运行，规划设计标准中，对水源保证率做出了规定。《村镇供水工程技术规范》（SL310）中规定：“干旱年枯水期设计取水量的保证率，严重缺水地区不低于90%，其他地区不低于95%。”《镇（乡）村给水工程技术规程》（CJJ123）中规定：“用地下水作为供水水源时，取水量应小于允许开采量；用地表水作为供水水源时，设计枯水流量的年保证率宜不低于90%。”保证率90%即为十年一遇的干旱年，枯水期水源的可取水量低于设计取水量；保证率95%，即为二十年一遇的干旱年，枯水期水源的可取水量低于设计取水量。（五）防洪和抗震集中式供水工程是村镇重要的基础设施，为保障村镇居民日常生活和生产的需要，应具有一定的防洪和抗震能力。为此，对不同规模供水工程的防洪和抗震设计均提出了不同的要求。1、防洪集中式供水工程的防洪设计应符合《防洪标准》（GB50201）以及《水利水电工程等级划分及洪水标准》（SL252）的有关规定。Ⅰ~Ⅲ型村镇供水工程的主要构（建）筑物等级为《防洪标准》中的3级；Ⅳ、Ⅴ型村镇供水工程的主要构（建）筑物等级为《防洪标准》中的4级。为此，对照《防洪标准》和《村镇供水工程技术规范》，对村镇供水工程的防洪标准做出了如下规定：Ⅰ~Ⅲ型村镇供水工程的主要构（建）筑物，应按30~20a一遇洪水进行设计、100~50a一遇洪水进行校核;Ⅳ、Ⅴ.... word格式型村镇供水工程的主要构（建）筑物,应按20~10a一遇洪水进行设计、50~30a一遇洪水进行校核。2、抗震集中式供水工程的抗震设计应符合国家现行的《建筑工程抗震设防分类标准》（GB50223）、《建筑抗震设计规范》（GB50011）和《构筑物抗震设计规范》（GB50191）的有关规定。建筑规定分为甲、乙、丙、丁四类抗震设防类别，集中式供水工程是村镇生命线工程的重要组成部分，大型工程应定位为乙类，即重点设防类；小型工程由于影响范围较小，可定位为丙类，即标准设防类。为此《村镇供水工程技术规范》对村镇供水工程的抗震标准做出了如下的规定：Ⅰ~Ⅲ型村镇供水工程的主要构（建）筑物，应按本地区抗震设防烈度提高1度采取抗震措施；Ⅳ、Ⅴ型村镇供水工程的主要构（建）筑物，可按本地区抗震设防烈度采取抗震措施。七、规划设计应注意的主要问题村镇给谁工程既不同与一般的水利工程，也不同于城市给水工程，有其自身的特点。因此，在工程规划中，要认真贯彻执行《村镇供水工程技术规范》（SL310-2004）、《镇（乡）给水工程设计规范》（CJJ123）（一）合理确定供水规模1、确定供水范围，供水人口和供水单位村镇集中式供水工程规模的计算，首先要确定该工程的供水范围，该范围内的供水人口和供水单位。供水范围系指工程规划设计所覆盖的范围，工程所在地的行政区划，工程所包括的县.... word格式、乡镇、村的名称、数量。供水人口和供水单位是计算用水量的基础，规划设计单位可向工程建设单位收集，必要时尚须进行复核、调研。计算并确定设计供水人口后，乘以居民生活用水定额，即可计算出居民生活用水量。设计供水人口的计算如下：P=p0(1+r)n+p1式中：P---设计用水居民人数（人）；p0---现状用水居民人数（人）；r---设计年限内人口自然增长率（%）；n---工程设计年限（年）；p1---设计年限内人口机械增长总数（人）“规范”要求在确定现状用水居民人数时，应深入进行调查，详细了解现状居住人口，计算时应包括无当地户籍常住人口，如工厂合同工、学校的住宿生等，不住宿学生可按50%折减计算。设计年限内人口机械增长法总数，可根据对镇总体规划中的人口规划，近年来人口户籍迁移和流动情况，按平均增长法确定。近年来，随着全国小城镇建设的发展，撤乡并镇的体制变化，农村人口向城镇大量流动，人口变化较大，农村人口总体呈下降趋势，尤其是经济条件较差的村镇，流入人口少，外迁人口多，设计年限人口明显呈负增长，即流动外出的人口数大于人口自然增长的人数。.... word格式使用世界银行贷款建设的中国农村供水工程，按照设计年限15年，设计年限内人口自然增长率按12%计算，设计用水人口约为现状人口的1.2（1.96倍）。据调查，项目水厂运行年限最长的以超过20年，除沿海经济发达地区外，实际供水人口均低于设计供水人口；在采取同样最高日居民生活用水定额条件下，由于设计人口比现状人口增加了约20%，致使居民生活用水量加大了20%，这也是造成目前设计工程规模偏大，欠经济合理的一个因素。为此，建议在确定设计供水人口时，应在当地政府和有关部门配合下，深入供水区域内的村镇进行人口调查与资料收集工作，了解当地规划、实际的人口自然增长率和人口的流动情况，分析发展趋势，立足现状坚固发展。一般情况下，单村供水工程、以村庄供水为主的联村联片供水工程和向村庄供水的管网延伸工程，设计供水人中宜按现状用水人口计算。2、合理确定居民生活用水定额是计算供水规模的基础按照“规范”的要求，居民生活用水量，依据最高日居民生活用水定额计算确定。就全国村镇饮水安全工程建设而言，大多数村镇用水，以村镇居民生活用水为主，“规范”中所指的居民生活用水，已包括户散养畜禽等用水。除个别地区乡镇工业用水集体或专业户饲养畜禽用水较多，需按实际需求单独计算外，其他用水量均可以生活用水量为基础，乘以不同的百分数计算，一次，合理选用村镇居民生活用水定额是合理确定供水规模的重要基础和保证。目前水利部门执行的标准、规范中，有二份材料涉及到居民生活用水定额，分别是“村镇供水工程技术规范”（SL310）和“农村饮用水安全卫生评价指标体系”水农[2004]547号，详见表4-1、表4-2。前者为供水工程规划中，计算生活用水时用的最高日居民生活用.... word格式水定额，与工程所在地分区和主要用（供）水条件有关；后者为饮用水安全卫生评价指标体系中的大量评价指标，是从供水量方面评价农民饮用水是否安全的一个指标，即每人每天可获得的水量不低于40~60升为安全，不低于20~40升为基本安全，这个评价指标在全国农村饮用水安全现状调查中发挥了重要作用，并在今后的一个时期内，作为评价农村饮用水安全与否的重要指标，继续发挥作用。这个指标有区域之分，是未涉及用（供）水条件的基本值，可作为一项供水工程确定供水规模或工程运行后复核时使用。表4-1最高日居民生活用水定额（L/人·d）主要用（供）水条件一区二区三区四区五区集中供水点取水，或水龙头入户但无洗涤池和其他卫生设施30-4030-4530-5040-5540-70水龙头入户、有洗涤池,其他卫生设施较少40-6045-6550-7050-7560-100全日供水、户内有洗涤池和部分其他卫生设施60-8065-8570-9075-9590-140全日供水，室内有给水、排水设施且卫生设施较齐全80-11085-11590-12095-130120-180.... word格式综上分析，规划设计供水工程时，计算供水规模的生活用水量，应采用表4-1中“村镇供水工程技术规范”中的最高日居民生活用水定额。表4-1中，除了分区的不同，每种用水条件的数值均有一个范围，建议参照以下意见，按照“村镇供水工程技术规范”，选取最高日居民生活用水定额。（1）按照表4-1中的分区划分，确定项目所在省属于那个地区（2）结合当地用水现状、经济条件和发展潜力，确定设计范围内的综合用水条件，对照表4-1中的主要用（供）水条件，确定居民生活用水定额的范围值。规划设计供水范围内以村庄为主的供水工程或单村供水工程设计，宜选取第2种水龙头入户，有洗涤池但其他卫生设施较少的一项的用水定额范围值.... word格式（3）综合农村生活用水量调查结果，并分析目前北方地区用水习惯与现状用水量较少，南方地区分散水源较多，可做生活杂用的用水条件，一般在无特殊用水（如用水户饲养奶牛或大棚种植等）的情况下，确定用水定额时，宜在“规范”规定的范围内选取下限值（低值）。（4）经济条件较好、有发展潜力、现状用水调查用水量较多的村镇，在确定用水定额时，可按照设计综合用水条件，选取“规范”用水定额范围值的中值（即均值）3、其他用水量计算在确定供水规模时，主要是居民生活用水量，此外，还有饲养畜禽、企业（乡镇工业）、公共建筑、消防、浇洒道路和绿地用水量，以及管网漏失和未预见水量，在“规范”中对这些用水量的计算已做了详细规定。这几种用水统称其他用水，在计算确定时应注意以下几点要求:（1）严格根据供水范围内的实际用水需求列项，有用水需求的列项，并认真按照“规范”，对照实际用水情况计算；没有用水需求时，一定不要列项。（2）按照“规范”中其他用水量的规定范围值计算，并参考笔者多年设计和审查农村供水工程的经验，以居民生活用水量为参照标准，其他各类用水量之和，约为居民生活用水量的30~80%，可供计算其他水量时参考。4、人均综合用水量以工程供水规模除以供水人口即为人均综合用水量，是将所有用水量之和按人计算的平均值。在村镇供水工程规划，立项、编制项目建议书或审查工程可行性研究报告时，以人均综合用水量乘以设计人口，即为工程供水规模，因此确定人均综合用水量，计算供水规模，方法简便，便于实际操作和掌握。（1）通过对甘肃、内蒙、安徽、广东、江苏、浙江.... word格式等地，已运行工程实际日供水量和供水人口的调查、统计和分析，人均综合用水量为61.8~86.7L/人·d，平均值为75.0L/人·d。（详见“中国水利”2007年第10期）考虑随着村镇经济发展，用水量会有一定增长，可乘以增长系数1.2，故在实际操作中，人均综合用水量可按90L/人·d计算。（1）北京市村镇饮水安全工程建设，在计算供水规模时，人均综合生活用水量，山区、丘陵区采用80L/人·d；平原区采用100L/人·d。（2）笔者参与设计与审查的使用世界银行贷款建设的农村供水工程，曾以人均综合用水量作为一项控制指标，北方地区为80~100L/人·d，南方地区为100~120L/人·d。据了解，已竣工运行的工程，供水规模均可满足用水需求，部分工程供水规模仍然偏大综合上述，村镇供水工程规划设计立项审查时，人均综合用水量，建议北方地区采用60~90L/人•d，南方地区采用80~110L/人•d为宜。详见表4-3.表4-3人均综合用水量参考表（L/人·d）5、要点（1）工程规模（供水规模）为村镇集中式供水工程规划设计的重要参数。合理确定供水规模，关系到工程建设投资的合理性和生产运营的经济性，对一项供水工程能否良性运行，充分发挥投资效益至关重要。（2）合理确定居民生活用水定额，是合理确定供水规模的重要基础。.... word格式一般在无特殊用水的情况下，宜在“规范”规定的范围内选取下限值（低值）。经济条件较好、有发展潜力、现状用水较多的村镇，宜在“规范”规定的范围内选取中值（即均值）。（3）无特殊要求时，设计供水人口宜按现状用水人口计算。（4）其他用水量，一般可按村镇居民生活用水量的30~80%计算或复核。（5）人均综合用水量可作为工程立项、规划和项目审查工程规模时的控制指标，建议北方地区采用60~90L/人•d，南方地区采用80~110L/人•d为宜。（二）水源的选择村镇给水工程的水源类型较多，水源选择最主要的条件是水源的水量和水质。水源选择恰当，不但可以保证水量充足，水质安全卫生，而且可以简化工艺，降低工程投资与制水成木，便于管理和进行卫生防护。具有供水意义的地下水源有上层滞水、潜水、承压水和泉水，地表水源有山溪水、江河水、湖泊水、水库水、塘水和雨水。地下水源中的上层滞水是处于地表以下，局部隔水层以上的地下水；潜水是出于地表以下第一个连续分布的隔水层以上，具有自由水面的地下水，目前是农村地区主要的饮用水源；承压水是处于两个连续分布的隔水层之间或构造断层及不规则裂隙中，具有一定水头压力的地下水，是生活饮用水的理想和重要水源；泉水是地下水涌出地表的天然水点，根据泉水的补给来源和成因，可将泉水分为下降泉和上升泉。上升泉是农村给水工程建设中优先考虑开发利用的水源。.... word格式地表水源中的山溪水受季节和降水的影响较大，一般水质较好，浊度较低，但有时漂浮物较多；江河水水量和水质受季节和降水的影响较大，水的浊度与细菌含量一般较湖泊、水库高，且宜受认为的环境污染；湖泊、水库水水量、水质受季节和降水的影响，一般水量比江河水小，浊度叫江河水低，细菌含量较少，但水中藻类等水生物在春秋季繁殖较快，可能引起臭味。1、水源选择原则(1)要选择水质良好，水量充足，便于卫生防护的水源。水源水质应符合《地面水环境质量标准》（GB3838-88）中关于Ⅲ类水域水质的规定或《生活用用水水源水质标准》(GB3020-93)的要求。当原水水质不能满足上述规定时，应征得卫生主管部门的同意，并采取必要的净化措施。选择地下水为给水水源时，其枯水期的保证率不得低于90%（2）给水水源的选择应优先考虑地下水。地下水一般水质较好，分布广，水量可靠，不易受污染；而地表水易受工业废水、农药、化肥等污染，给净化处理增加难度。因此，在农村应优先选择水质符合国家有关标准规定的地下水作为给水水源。当有多个水源可供选择时，除水质应符合要求外，还要考虑供水的可靠性、基建投资、运行费用、施工条件和施工方法等，进行全面的技术经济比较，然后择优确定。(3)在有条件的农村，应尽量以山泉或地势较高的水库水为水源，·可以靠重力输送。山泉水一般无须净化，且不易受污染。(4)平原地区的农村给水工程建设，宜适度规模并适当集中，便于水源地卫生防护。(5)经化验确认水源水质会引起某些地方性疾病时，选择水源工作应特别慎重。.... word格式如高氟水地区、应尽量采取凿深井开采水质良好的深层承压水或从别处引用泉水或水库水等措施。当遇到含铁、锰地下水和高浊度地表水等特殊水源时，要将这些水源进行经济技术比较，选择一种较为经济、合理的水源。(6)农村水源的选择，要注意卫生防护条件，取水点一般选在居住区上游。另外，还应考虑结合水利、农田建设等工程进行综合利用，要与当地水利、水文地质部门配合好。2、水源选择的一般顺序农村水源情况差异性较大，有些地方还存在多种水源。在选择水源时，可依照上述原则，同时按以下先后顺序考虑。（1）可直接饮用或经消毒等简单处理后即可饮用的水源，如泉水、深层地下水（承压水）、千层地下水（包括潜水）、山溪水、未污染的洁净水库水和未污染的洁净湖水。（2）经常规净化后即可饮用的水源，如江、河水、受轻微污染的水库水及湖泊水等。（3）便于开采，但需经特殊净化后方可饮用的地下水源，如含铁（锰）量超过《生活饮用水卫生标准》的地下水水源、高氟水源。（4）需进行深度处理的地表水（5）淡水资源匮乏地区，可修建雨水收集系统，直接收集雨水作为分散式给水水源（三）供水系统和供水方式的选择1、确定供水系统（1）供水系统的组成集中式供水工程作为一个供水系统，由.... word格式取水工程、输水工程、净水工程和配水工程四部分l取水工程：取水工程为从自然界的地下水源或地表水源取水设施的工程设施。其取水量应满足设计要求，一般可按工程设计供水规模（最高日用水量）加水厂自用水量计算。取水工程通常由取水构筑物和取水泵窖组成。l输水工程：输水工程为将取水构筑物集取的原水，输送至净水厂的工程措施。一般包括输水管道和附属设施。l净水工程：亦可称为净水厂或水厂工程。是将原水进行净化消毒，使其达到《生活饮用水卫生标准》的要求，并将净水后的达标水送至配水管网的工程措施。一般出净水构筑物或净水设备、厂内调蓄构筑物（清水池、水塔、气压供水灌）、配水泵房及附属构（建）筑物等组成。l配水工程：亦称配水管网，是将净化合格的水送至用户或供水点，以满足用户对用水量和水压的要求的工程措施。通常包括配水管道、厂外调蓄构筑物（高位水池、水塔等）、附属设施和用水设备等。（2）供水系统的分类与确定农村集中式供水工程：重力自流系统；抽升系统两大类。同时由于工程的水源类型的不同每种系统中又可分为地下水源重力自流系统、抽升系统，地表水源重力自流系统、抽升系统。由于重力自流系统具有工艺简单，工程投资与成本低、节电，运行管理方便等优点，凡具有高为水源条件，如高位泉、高位水库、山溪等，具有可利用的地势时，均应优先选择重力自流系统。.... word格式按水源分类的供水系统如下：1）地下水源①重力自流系统，此类系统工艺流程如图所示。由于这种系统工艺简单，工程投资与成本低，管理方便，有条件的地区应优先采用②抽升系统，此系统工艺流程如图所示。具有良好的地下水源，又无自流条件的地区，均可选用这种系统2）地表水源①重力自流系统，此系统工艺流程如图所示。由于这种系统工艺较简单，工程投资与成本较低，管理较方便，有高位地表水源（如高位水库、湖泊、山溪等）的地方可考虑采用.... word格式②抽升系统，此系统工艺流程如图所示，为常见的一种系统。有条件的地方应尽量减少抽升次数，以节省投资，降低成本。2、供水方式（1）供水方式分类农村集中式供水工程的供水方式可分为以下几种：1）城镇管网延伸供水即由城镇供水管网向周边农村供水。由于城镇供水系统一般规模较大，运营时间久，有专门人员管理，管理比较规范，供水保证率与水质合格率高，当城镇水厂供水能力富裕时，城镇周边的农村，宜优先选择从城镇管网延伸的供水方式，该供水方式一般不需要在建水源工程与净水厂，必要时可扩建，通常工程基建投资与制水成本较低。管网延伸距离的长短，应通过技术经济比较确定。采用时，要核算水量与水压，当水压不足需要加压时，为防止管网产生负压，严禁用管道泵从管网对口吸水，可设集水池，再用泵加压，供水或采用稳压补偿式无负压供水设备（CJ/T303-2008）供水.... word格式2）区域（联片）集中供水即在一定区域内，采用一个供水系统同时向多处村、镇供水，又称适度规模集中供水方式或联村联片集中供水方式。由于该供水方式一般供水规模，有专门人员集中管理，有必要的规章制度，供水保证率与水质合格率较高，单方水的基建投资与制水成本较低，利于长期良性运行与经营，当无条件采用城镇管网延伸供水方式时，凡有可靠的良好水源，居住又相对比较集中的农村，均宜考虑采用区域（联片）集中供水3）单村供水即一个村采用一个独立的供水系统向本村供水，又称村级独立供水方式。单村供水一般供水规模较小，管理人员技术水平难以保证，管理薄弱，供水保证率与水质合格率较低，日常保养维修力量不足，难以长期良性运营，而且单方水量基建投资与制水成本较高，仅适用于居住分散，村间距离远，没有规模较大水源的地区。4）分压供水即采用同一供水系统按不同的供水压力向地形高差较大的村镇的供水方式。这种供水方式一般分为高压区管道系统，低压区尽可能依靠重力自流供水，只有高压区采用水泵抽升供水。可节省电耗，降低管道工资投资和成本，还可以防止因管网中静压过高而发生崩管事故。分压供水是前面介绍的三种供水方式的一种补充与细化。即无论是城镇管网延伸供水、区域（联片）供水还是单村供水，只要供水区域内地形变化较大，均可考虑采用这种分压供水方式。5）分质供水.... word格式即将生活饮用水、生活杂用水、不同水质的水，采用不同的管道系统向用户供水或单建有特殊水处理设施的供水站，供应优质生活饮用的供水方式。当只有唯一水质较好的水源且水量有限时，或在高氟水、高砷水、苦咸水等难以找到良好水源的地区，制水成本较高时，可采用分质供水方式。处理后的优质水用于农民引用和做饭，利用原用的管道系统或供水设施（如手压井、水窖等）提供洗涤、饲养畜禽等生活杂用水。（2）供水方式的选择在确定农村集中式供水工程的供水方式时，应该统筹考虑供水区域内村镇居民、企事业单位的生活用水和生产用水的需求，本着优质水源优先供于生活生活饮用的原则，做好区域水资源的优化配置，整合已有供水设施，充分发挥其供水潜力，以建设村镇供水一体化、城乡供水一体化为目标的集中式系统，实行专业化管理，企业化经营，用水户参与和社会化服务，整体提高农村集中式供水工程质量，提高供水保证率和水质合格率，保证供水设施的长期良性运营和可持续性发展。为此，规划设计时，建议按以下优先序选择农村供水工程的供水方式：1）城镇管网延伸供水可为城乡供水一体化的长远目标打下基础。2）区域（联片）集中供水建设跨村镇，规模化的区域（联片）供水工程，是农村供水工程现阶段建设所倡导的主体供水方式，亦是实现城乡供水一体化的一个重要条件。3）单村供水仅适用于没有上述条件的农村。.... word格式4）分质供水由于基建投资与制水成本高，操作管理较复杂，仅适用于没有好水源的高氟水、高砷水、苦咸水等地区。（四）供水工程方案比选与设计审查要点为使供水工程方案经济合理，应对不同给水工程方案进行比选，作出评价，以确定推荐的适宜方案。1、方案的技术分析与评价（1）供水规模即最高日用水量，单位以m3/d计。其中计算参数的选择应符合《村镇供水工程技术规范》（SL310-2004以下简称《规范》）中的有关规定。避免因设计供水规模过大，投产后水销售不出去，积压资金，并导致提高成本、水价过高的现象。可按本文四.（一）.4人均综合用水量复核。（2）水源选择合理l首先工程地质资料应该齐全，并应符合工程建设的要求。l水文、水文地质资料应能满足水源选择的要求。大型工程或疑难工程应由专业部门提出水文或水文地质评价报告。l水量充沛，可满足工程需要。地下水源取水量要小于允许开采量；地表水源枯水期的保证率不低于90%。l水质良好。水源水质不应超过《生活饮用水水源水质标准》（CJ3020）中二级标准限值的要求。l水源卫生防护条件良好。应符合《规范》中水源的卫生防护规定的要求。l水源选择顺序合理。应符合《规范》中的一般顺序要求，即优先选用水质良好的泉水、承压水、潜水作水源。.... word格式（3）给水系统选择合理有条件的村镇，宜优先考虑城镇管网延伸供水或建设适度规模的区域（联片）统一给水系统。人口居住分散，有多种水源的地区，亦可建造村级独立给水系统。系统中，应优先考虑重力式输、配水方式。当管道静压≥06MP时，应考虑分压供水或在适宜的地方建造减压池。（4）取水构筑物与取水泵房设计合理l取水构筑物位置选择合理。即位于水质与地质条件良好的地带，位于村镇上游，靠近主要用水区，施工、运行和维护方便等。l依据水文地质或水文条件，取水构筑物型式选择合理。l地表水取水构筑物的设计最高水位，当日供水能力在1000m3以下时，按50年一遇最高洪水位确定；其余均应按100年一遇最高洪水位确定l取水泵房布置合理，应符合《规范》中的规定l取水泵的设计流量，可按最高日工作时用水量计算，并应考虑水厂自用水量。压力应满足输（配）水与水厂或用户对水压的要求（5）输水管道设计合理l输水管线布置合理。应选择最短线路，充分利用地形，有限考虑重力式输水等l输水管的设计流量正确，按经济流速确定管径l管材选择合理，管道埋深适宜，并考虑附属设施（6）净（配）水厂设计合理l水厂设计流量正确，选址与平面、高程布置合理。l净化工艺流程合理。应保证消毒设施。.... word格式l单体净化构筑物的设计参数选择与计算正确，附属建筑物设置合理。l调节构筑物的设置与容积大小，应符合《规范》有关规定的要求。l配水泵选择合理，有计量和水锤防护装置。泵房布置合理。l水厂占地面积合理，其面积为构（建）筑物面积的3~4倍为宜。大型水厂可根据需要留有发展余地。职工人数应符合国家有关规定标准，并力求精简。（7）配水管道（网）设计合理l配水管道（网）设计流量，应按最高日最高时用水量计算。l布置管道时，应使干管水流方向与供水流向一致，尽量缩短管线长度，通过用水户并遍布供水区。宜沿村镇主要街道布置l管网水力计算正确、合理。宜按经济流速确定管径，流入节点的流量应等于从该节点流出的流量。沿供水方向水压线标高逐减。自由水头计算正确，干管末梢最不利点自由水头，单层建筑为5~10m，二层建筑物为10~12m，二层以上每增高一倍加3.5~4.0m。环状管网闭合差，应符合有关规定。l管材选择合理。应根据水压、外部荷载、基础土壤性质确定。宜优先选用塑料管材l.... word格式考虑设置附属设施，且合理齐全。水厂应设总水表。向多村供水时，每个村应设村水表。用户应设户表。须设消火栓，间距不超过120m。视检修需要设置闸阀。管道最低处，应设泄水阀。在室外的附属设备均应设井。（8）方案文件与图纸符合要求l可行性研究报告的格式、内容与深度，应符合有关规定的要求，附件齐全，引用标准正确，计算正确，位子通顺，表达清楚。l图纸齐全，图面标示清楚、正确、整洁，复核制图规定。2、方案的经济分析与评价为便于方案比较，应对每个方案估算出工程总投资（总造价）与制水成本，进行经济比较。在满足技术要求的前提下，选择工程投资省、制水成本低的方案，作为推荐方案。（1）工程总投资(总造价)工程总投资估算是给水工程设计方案阶段的一个十分主要的基础数据，也是方案比较并确定推荐方案的一项重要经济指标。工程总投资估算费用由工程费、工程建设其他费、预备费组成其中，工程费由建筑工程费、安装工程费、设备购置费组成。建筑工程费是构成工程费用的主体。建筑工程包括取水构筑物、净化构筑物、调节构筑物、输配水管道、泵房以及厂房、办公室、化验室、变交配电室、加药（氯）间、仓库、锅炉房、车库、传达室、堆料场等附属建筑物和厂区平面（厂区各种管道、围墙、大门、道路、照明、绿化等）。村镇给水工程的工程费用，应按取水工程、输水.... word格式工程、净水工程、配水工程分别估算。工程建设其他费是根据国家有关规定也应列入投资的一些费用。包括土地使用费及迁移补偿费、生产准备费、办公和生活家具购置费、勘察设计费、施工监理费、工程保险费、竣工图编制费、联合试运转费、施工机构迁移费等。预备费包括基本预备费和涨价预备费两部分工程总投资=工程费+工程建设其他费+预备费。预备费包括基本预备费和涨价预备费两部分（2）运营成本与制水成本给水工程设计方案，从经济上比较其优劣，除去工程总投资外，另一项重要的经济指标就是运营成本与制水成本。对一项供水工程不同设计方案的技术经济分析比较，一般情况下，只有工程投资少，制水成本低的方案，才是推荐的优选方案。运营成本是指水厂维持正常运营的费用，一般以年费用计。n制水成本是指总成本，不仅包括运营成本，还包括固定资产折旧费、大修理费。如流动资金贷款，还应包括流动资金贷款的利息。目前农村水厂使用流动资金贷款的很少。制水成本一般以年费用计，也可用年制水总费用，除以全年产水量，得出每方水的费用，也可称为制水成本。其中：n水资源费(E1)根据有关规定，水资源主管部门要根据水厂取水量的多少，收取水资源费n电费(E2)指水厂运行的动力费用n药剂费(E3)指水厂在水质净化过程中，需投加的凝聚剂、消毒剂的费用n工资福利费(E4).... word格式指支付给水厂全部职工的全部工资（不包括基本工资、津贴、奖金等）n管理费(E5)管理费又称办公费，主要包括办公、差旅、会议、职工教育培训、取暖等管理费和辅助材料费等n维护费(E6)指固定资产的备品、备件，低值易耗品和固定资产的经常维护修理费。维护费（E6）=固定资产额×1%n年折旧费(E7)指固定资产在使用过程中，逐年磨损和损耗价值的补偿n大修理基金(E8)为水厂用于固定资产大修理的专用资金n贷款利息(E9)借用贷款的水厂，还应在制水成本计算中列入贷款利息综上所述：年运营成本=E1+E2+E3+E4+E5+E6年制水成本=E1+E2+E3+E4+E5+E6+E7+E8+E9（3）等额年总成本一项给谁工程，如有两个设计方案，单从技术上分析论证均可满足使用要求，而方案Ⅰ的工程总投资与运营成本均低于方案Ⅱ时，则可很容易地推荐方案Ⅰ为优选方案。若方案Ⅰ的工程投资虽然比方案Ⅱ少，但运营成本比方案Ⅱ多，就不容易比较确定推荐方案。为此，引出了等额年总成本概念。通过计算两个方案的等额年总成本，取等额年总成本低的方案，作为推荐方案。等额年总成本可按下式计算.... word格式式中AC——等额年总成本P——工程总投资I——设定的内部收益率；n——项目寿命期(计算期)A——年运营成本。八、规划设计图纸（一）可行性研究报告图纸1、总体布置图2、供水系统方案示意图3、工艺流程图4、长距离输水管道（涵）水力坡降线图5、水厂（泵站）总平面图6、管网布置图（二）初步设计图纸1、总体布置图比例一般采用1：50000～1：25000，表示出地形、地物、河流、铁路、公路等，标出坐标网、方位、风玫瑰（指北针），绘制现有和设计的给水系统，列出主要工程项目表。2、总平面图.... word格式水源地、取水厂、净（配）水厂等应绘制总平面图。比例一般采用1：200~1：500，图上表示出坐标轴线，标高，风玫瑰（指北针）、平面尺寸，绘出现有和设计的建筑物、构筑物、主要管渠、围墙、道路及相关位置，注明与外部配套设施的关系；绿化景观布置示意；竖向布置；列出建筑物、构筑物一览表、主要技术经济指标和工程量表。3、工艺流程断面图纵向比例一般采用1：100～1：200，表示出生产流程中各构筑物及其水位标高关系，列出主要规模指标和主要设计参数，主要设备及主要性能参数。4、给水管（渠）平面设计图、纵断面设计图平面设计图比例一般采用1：500～1：1000，图中表示出地形、地物、道路、管（渠）平面位置、转角度数及座标，示意穿越铁路、公路、河流、各类地下管缆等主要障碍的位置，布置平面管件、各类阀门、消火栓等管道附件以及泄水管、连通管等的位置。纵断面设计图必须一般采用1：500~1：1000，图中表示出地形、地物、道路、管（渠）平面位置、转角度数及坐标，示意穿越铁路、公路、河流、各类地下水管缆等主要障碍的位置，布置平面管件、各类阀门、消火栓等管道附件以及泄水管、连通管等的位置平面设计图和纵断面设计图应相互对应，并列出主要设备材料及工程量表5、主要构筑物工艺设计图采用比例一般1：100～1：200.... word格式，在建筑图的基础上表示构筑物工艺设计尺寸、布置形式、主要设备及主要工艺管道、附件的相对位置、标高（绝对标高）等，注明管径及水流方向，列出主要设备材料表，注明规格及主要性能参数。6、主要建筑物、构筑物建筑图应包括平面图、立面图和剖面图。采用比例一般1：100～1：200。图上表示出主要结构和建筑配件、基础做法、建筑材料、室内外主要装修、建筑构造、门窗以及主要构件截面尺寸等。除满足上述要求外，尚需符合建设部《建筑工程设计文件编制深度规定》（2003年版）的有关规定7、供电系统和主要变、配电设备布置图表示变电、配电、用电起动保护等设备位置、名称、符号及型号规格，附主要设备材料表。8、自动控制仪表系统布置图仪表数量较多时，绘制系统控制流程图，当采用微机控制时，须绘制微机系统框图。9、锅炉房、采暖通风和空气调节布置图及供热系统流程图表示锅炉及辅机设备位置、商务编号、管径、图例符号及型号规格，附主要设备材料表。一般工程采暖通风和空气调节初步设计阶段可不出图，只列出主要设备表。当有特殊要求时，其出图深度参见《建筑工程设计文件编制深度规定》中采暖通风与空气调节、热能动力及建筑给排水有关章节的深度要求。10、机械设计图专用机械设备和非标机械设备设计图，表明设备的规格、性能参数等。.... word格式机修间平面图，表明设备规格、性能参数及设备的布置。九、水厂总体设计水厂一般是指净配水厂，是供水系统中的重要组成部分，水源类型与水源水质的不同，需采用不同的净化工艺方案，水源类型与水质直接关系到水厂的总体设计，而且水厂与整个供水系统中取水工程、输水工程和配水管网布局之间有着密切的联系。按水源类型，一般可分为地下水厂和地表水厂。地下水厂除进行特殊水处理的地下水厂外，一般厂内生产构筑物较少、工艺较简单；地表水厂，尤其是以高浊度水，微污染水等为水源的地表水厂，工艺较复杂，生产构筑物多，对水厂总体设计提出了更高的的要求。水厂总体设计主要是将水厂内各生产构筑物和附属建筑物进行合理的组合和布置，以满足净、配水工艺过程、运行操作、生产管理维护检修等方面的要求。保证供水水量，水质和水压达到设计标准。水厂总体布置应遵循的主要原则为：流程合理、运行可靠、操作方便、节约用地、美化环境、适当留有发展余地。水厂总体布置，包括水厂平面布置、竖向布置、厂区管道、厂区道路、绿化布置等。（一）水厂组成与生产构筑物的选择1、水厂组成水厂通常由生产构筑物、附属生产建筑物、生活建筑物、各类管道、其他设施组成。.... word格式（1）生产构筑物，系指与制水过程直接有关的一系列设施，如预沉池、预处理池、混合装置、絮凝池、沉淀池、澄清池、滤池、臭氧接触池、活性炭吸附池、一体化净水装置、清水池、泵房、加药间、加氯间、变配电室等。（2）附属生产建筑物：系指保证生产构筑物正常制水的辅助设施，如值班室、控制室、化验室、仓库、维修间、车库、锅炉房等。（3）生活建筑物：系指为生产服务的行政管理和生活设施，如办公室、会议室、值班宿舍、食堂、浴室等。（4）各类管道（渠、沟）：包括连接各净水构筑物的生产管道（或渠道）、反冲洗管道、排污管道、加药管道、水厂自用水管道、雨水管道、暖气沟、电缆沟、排洪沟等。（5）计量装置、闸阀井、消火栓等。（6）其他设施：厂区道路、绿化布置、照明、围墙及大门等。2、生产构筑物的选择村镇供水工程水源类型不同，水质差异甚大，设计前期工作中，首先应进行水源水质调查和水质检验，尽可能掌握不同时期水源的水质变化情况，并请当地卫生主管部门，提出水源水质卫生评价报告，根据水源水的水质，确定水厂的净化工艺流程，以使净化后的水质，符合《生活饮用水卫生标准》GB5749的规定。地下水水源，一般只需消毒即可饮用。对于铁、锰、氟、砷超标的地下水和苦咸水，则需采用相应的水处理工艺。地表水源，一般依原水浑浊度这一综合的感官指标，选择净化工艺；受微污染的地表水，则需在常规净化工艺基础上，增加化学氧化预处理或生物处理工艺，或臭氧氧化后处理、活性炭吸附工艺。.... word格式详见本指南五确定净水工艺流程和九水厂净水工艺和设计参数当确定工艺流程后，每一道净水工序，一般都有多种型式的构筑物可供选择，采用何种净水构筑物，需在设计时，因地制宜，结合当地自然、经济条件和技术、施工、运行管理能力，经过技术经济比较后择优确定。如地表水常规净化工艺中的絮凝工序，与平流沉淀池配套组合时，多采用隔板、折板絮凝池，也可采用网格絮凝池；与斜管沉淀池配套组合时，多采用穿孔旋流絮凝池或网格絮凝池。沉淀（澄清）工序，中、小型村镇供水工程，场地宽裕时，可选用平流沉淀池，反之可选用斜管沉淀池；连续运行的水厂，可选用加速澄清池或水力循环澄清池，在同一池内完成混合、絮凝、沉淀（澄清）的过程；常规水处理中的过滤工序，中、小型村镇供水工程，多采用快滤池或重力式无阀滤池，大型工程多采用虹吸滤池或V型滤池；南方场地宽裕的村镇，亦可针对不同的原水水质，采用粗滤池、慢滤池净化工艺或单一慢滤池工艺，慢滤净化工艺的优点是，构造简单，水质好，不用投加混凝剂，运行成本低，正常操作管理方便；缺点是效率低，占地大，需定期人工刮砂、洗砂，劳动强度大。截至2005年底，福建省建瓯市，已建70余座以慢滤池为主体的村级水厂，用于处理山溪水库水，效果良好。在确定水厂净化工艺流程并选定净水构筑物，按照设计规模，计算生产构筑物的个数和尺寸后，需按工艺流程布置生产构筑物，这是水厂总体设计的主要内容。为了使工艺流程布置更趋合理，应进行对方案比较，综合评价后择优确定。（二）厂平面设计当水厂的生产工艺流程、生产构筑物、附属建筑物确定以.... word格式后，即可进行水厂的总平面设计，将各项生产和辅助设施进行组合布置。1、平面布置的主要内容（1）各种构筑物和建筑物的平面定位。（2）各种管道、管道节点和阀门布置。（3）排水管、渠和检查井布置。（4）供电、控制、通讯线路布置。（5）围墙、道路和绿化布置。2、平面布置要点水厂的平面布置应符合下列要求。（1）按功能分区，生产区和生活区分开布置，分区集中，配置得当，主要指生产、辅助生产和生活各部分的布置应分区明确，而又不过度分散。可将工作上有直接联系的辅助设施，尽量靠近，以便管理，一般水厂可分为：①生产区：生产区是水厂布置的核心，除按系统流程布置要求外，尚需对有关辅助生产构筑物进行合理安排。加药间（包括投加混凝剂、助凝剂、粉末活性炭、碱剂以及加氯、加氨和相应的药剂仓库）应尽量靠近投加点，一般可设置在沉淀池附近，形成相对完整的加药区。②生活区，将办公楼、值班宿舍、食堂厨房、锅炉房等建筑物组合为一区。生活区尽可能放置在进门附近，便于外来人员的联系。而使生产系统少受外来干扰。化验室可设在生产区、也可设在生活区的办公楼内。③.... word格式维修区，将维修车间、仓库以及车库等，组合为一个区，这一区占用场地较大，堆放配件杂物较乱，最好与生产系统有所分隔，而独立为一个区块。(2)布置紧凑，减少占地面积和连接管（渠的）的长度，便于操作管理。如配水泵房应尽量靠近清水池，各构筑物间应留出必要的施工间距和管渠（道）位置,施工维修方便。(3)便于净水构筑物扩建时的衔接。净水构筑物一般可逐组扩建，但配水泵房、加药间，以及某些辅助设施，不宜分组过多，为此在布置平面时，应慎重考虑远期净水构筑物扩建后的整体性，留有适当的扩建余地。（4）充分利用地形。力求减少挖填土石方量和施工费用。如沉淀池、澄清池布置在地势高处，清水池布置在地势低处。（5）注意进、出口水管和厂外管道的衔接、减少迂回与交叉；并应有良好的排水条件。（6）满足物料运输、施工和消防要求。日常交通、物料运输和消防通道是水厂道路设计的主要目的，也是水厂平面设计的主要组成。一般在主要构筑物的附近必须有道路到达，为了满足消防要求和避免施工的影响，某些建筑物之间必须有一定间距。（7）因地制宜和节约用地：水厂布置应避免点状分散，以致增加道路，多用土地。为了节约用地，水厂布置应根据地形，尽量注意构筑物或辅助建筑物采用组合或合并的方式，便于操作联系。（8）建筑物的、布置应注意朝向和风向。加氯间、氯库和锅炉房应尽量设置在水厂主导风向的下风向，泵房和其他建筑物尽量布置成南北向。.... word格式（9）寒冷地区的净水构筑物宜建在室内或采取加盖、覆土等措施，以保证净水构筑物的正常进行。（10）水厂生产、附属生产和生活建筑物的造型宜简洁美观，其建筑风格应相协调，防水设计应符合现行国家标准《建筑设计防水规范》GB50016的要求。1、生产构（建）筑物布置由于厂址、厂区占地形状和进、出水管方向等的不同，水厂工艺流程布置，可参照以下类型布置。通常有三种基本类型：直线型，折角型，回转型。见图：（d）（e）.... word格式（a）、（b）、（c）直线型；（d）折角型;(e)回转型1-配水井；2-絮凝池；3-沉淀（澄清）池；4-滤池5-清水池；6-吸水井；7-配水泵房；8-生物预处理池；9-臭氧接触池；10-活性碳吸附池（1）直线型：最常见的布置方式，从进水到出水整个流程呈直线[见图（a）、(b)、(c)]，这种布置生产联络管线短，管理方便，有利于日后逐组扩建。（2）折角型：当进出水管受地形条件限制，可将流程布置为折角型；折角型的转折点一般选在清水池或吸水井[见图(d)]。由于沉淀（澄清）池和滤池间工作联系较为密切，因此布置时，应尽可能靠近，成为一个组合体，以便于管理。采用折角型流程时，应注意日后水厂进一步扩建时的衔接。（3）回转型：回转型流程布置[见图(e)]，适用于进出水管在一个方向的水厂（如在山沟里布置水厂）。回转型可以有多种方式，但布置时近远期结合较困难。近年来，有些村镇水厂，将生产构筑物按流程连在一起进行布置，占地少，投资低，管理方便，可作为一个比选方案，因地制宜确定布置方式。（三）生产建筑设计水厂生产建筑物主要有配（供）水泵房、变配电室，加药间，消毒间（加氯间）、氯库等。其中泵房设计、变配电设计和建筑，结构设计，可分别参见本指南的第十一、十三与十二部分。本部分不再赘述。只将加药间与消毒间设计介绍如下。1、加药间与药库设计.... word格式加药间内主要设施有溶药池、溶液池、加药泵或加药装置（如水箱、水射器）等。溶药池与溶液池的容积与原水水质，所需投药量和设计供水规模有关。一般溶药池容积仅为溶液池的20%~30%，溶液池容积可按商品混凝剂浓度1%~5%的药液1~2d的用量计算。据此，并考虑设备安装、操作管理等布置要求后，确定加药间的面积与型式。（1）加药间设计要求1、加药间位置宜设在加药点附近2、加药间宜与药库合并布置。布置原则为：药剂输送、投加流程顺畅，方便操作与管理，力求车间清洁卫生，符合劳动安全要求，搞成不知符合投加工艺及设备条件。有些水厂采用加药与消毒设施综合在一起的布置，以有利于水厂的总体布置并减少管理点。3、当水厂采取分期建设时，加药间的建设规模宜与水厂其他生产性建筑物的规模相协调。一般情况下，可采用土建按远期规模设计，设备则分期配置。4、加药间可布置成各种性状，工程实例中，采用较多的为一字形。5、加药间内各种管道宜设在管沟内，管沟内应设有排水措施，并防止室外管沟积水的倒灌。管沟盖板应耐磨和防滑，可采用加强塑料板或耐酸陶瓷板。6、加药间内宜设置排水沟，应设有冲洗设施，四周地面坡向排水沟，坡度不宜小于0.005，并应根据药剂品种考虑防腐措施。7、加药间的加药管，管材一般可选用UPVC管.... word格式8、加药间溶药池旁宜设置宽度1.0~1.5m的工作台，并设置计量工具9、加药间和药库可根据具体情况设置简易的机械搬运设备10、加药间应保持良好的通风，设置通风设备和劳动保护设施。(2)药库设计要点1、固体药库和液体药剂储存池的储存量应符合设计规范的规定，固定储备量视当地供应运输等条件确定，一般可按最大投药量的15~30d用量计算，当水厂规模较小时，储存量可适当增加。2、药库宜与加药间建在一起，合并布置，室外储药池应尽量靠近加药间。药剂用量少的小水厂，即将药剂堆放在加药间内，不必单独设置药库。3、药库的面积应根据药剂储量和堆高计算确定。药剂堆放高度一般不宜超过1.5m。4、药库应有良好通风条件，并防止药剂受潮水解。5、药库外应设有汽车通达的道路，并设倒车道。2、消毒间（加氯间）及药库设计消毒间设计取决于水厂规模和采用的消毒方式。村镇水厂一般采用的消毒方式有液氯消毒、次氯酸钠（溶液或发生器）消毒、漂白粉（漂粉精）消毒、二氧化氯消毒。此外，规模小的水厂，也有采用缓释氯消毒剂消毒或紫外线消毒等。药库为储存消毒剂或制造消毒剂所需原料的场所。（1）消毒间位置应尽量靠近头加点，小型水厂亦可与加药间毗邻布置。（2）消毒间与药库宜毗邻布置，其位置应设在水厂最小频率风向的上风向，宜与其他建筑保持一定的安全距离。.... word格式（3）消毒间的面积应按水厂规模，采用消毒方式所需设施，装置的尺寸，安装与操作的要求和安全距离等计算后确定。（4）药库面积一般可按药剂最大量15~30d的储存量计算后确定（5）消毒间与药库和其他工作间必须隔开，并应设置直接通向室外向外开的门和固定观察窗。（6）消毒间和药库应设置高位进风口，地位设置排风口和强制排风扇（7）消毒间与药库的照明，电器和通风设备均应采用防爆型设备，并应设置室外开关。（8）消毒间与药库应设置泄露检测仪和报警装置，规模大的水厂，贮氯量大于1t时，应设漏氯吸收装置（9）消毒间与药库内部加药管道应采用耐腐蚀管材，如塑料管等，并宜敷设在管沟内。通向消毒间与药库的压力给水管道，应保持水压稳定，保证连续供水，室内应设快速水冲设施和排水沟。（10）消毒间外部应备有防毒面具，抢救设置和工具箱（11）寒冷地区消毒间需要采暖时，宜采用暖气供暖，小型水厂采用火炉供暖时，活口应设在室外。（12）制备二氧化氯的原材料亚氯酸钠、氯酸钠和盐酸等严禁互相接触，必须分别贮存在不同的药库内。（四）厂内调蓄构筑物1、厂内调蓄构筑物的作用和种类.... word格式一般情况下，水厂的取水构筑物和净水厂规模是按最高日工作时或平均时设计的，而配水设施则满足供水区的逐时用水量变化，为此需设置水量调节构筑物，以平衡两者的负荷变化。尤其是农村水厂，由于规模小，且考虑到管理与停电等因素，某些水厂或泵房采用间歇运行方式，一次一般情况下均应设置水量调节构筑物。厂内常用的调蓄构筑物主要有清水池和水塔。调蓄构筑物的选用和采取何种布置方式，对配水管网的造价和经常运转费均有较大影响，设计时要慎重选择。如有条件，应根据具体条件做多种方案比较，然后确定。调蓄构筑物的种类，布置方式和相适应的适用条件，调蓄池构筑物种类、布置方式和使用条件调蓄构筑物布置方式使用条件清水池厂内地位1.取用地表水源的净水厂，需要处理的地下水水厂2.经过技术经济比较，无需在管网内设置调节构筑物3.需连续供水，并可用水泵调节的水厂4.净水厂内过滤池需要反冲洗水源水塔厂内高位1.没有地形可以利用，调节容量小2.给水范围和给水规模较小的水厂3.间歇性生产的水厂2、清水池（1）清水池的有效容积清水池的有效容积Wc（m3）可按下式计算：Wc=W1+W2+W3+W4式中W1——调节容积，m3，一般根据用水量曲线和给水量曲线求得，当缺乏上述资料时，可按最高日用水量的20%~30%考虑W2——水厂自用水量，m3，当滤池采用.... word格式水泵冲洗时，可按一次冲洗水量计;当采用水塔冲洗时，W2一般可以不考虑。一般情况下，可按最高日用水量的5%~10%计；W3——安全贮量，m3，为避免清水池抽空，影响给水安全，清水池内需保留一定水深作为安全贮量，一般按最高日用水量的5%考虑；W4——消防贮量，m3.对于允许短时间中断供水或间歇供水的情况，可不另行考虑消防用水量，但要求清水池中最小贮量，大于消防用水量（2）清水池的结构与设计要求1、清水池由池体和各种配管组成。池体形状可以是圆形、方形或矩形。池体多为钢筋混凝土结构，小型水池亦有砖、石结构。清水池的配管包括：进水管、出水管、溢流管（溢水管）、排水管、通气管和检修孔（人孔）等。详见图6-2，图6-3和图6-4..... word格式.... word格式.... word格式2、清水池的池数或分格数，一般不少于2个，并能单独工作和分别放空，但对于间断供水和供水安全性要求不高的地区，可灵活掌握。应保证池内水的流动，避免死角。3、清水池一般应按流程，布置在靠近配水泵房的地方。其周围10m以内，不得有渗水厕所、垃圾堆、化粪池等污染源。(3)标准图与主要参数钢筋混凝土蓄水池国家标准图图号与主要参数，详见表6-2].... word格式钢筋混凝土蓄水池标准图图号与主要参数有效容量m3圆形水池矩形水池图集号高度m直径m图集号高度m长*宽10　　　S8102.82.5*2.530　　　S8102.84.0*4.050S8113.54.5S8233.53.9*3.9100S8123.56.4S8243.55.6*5.6150S8133.57.8S8253.56.8*6.8200S8143.59S8263.57.8*7.8300S8153.511.1S8283.512.0*8.0400S8163.512.6S8293.511.32*11.32（4）清水池配管设计清水池进、出水管应分设，结合导流墙布置，以保证池水能经常流通，避免死水区。管道口径应通过计算确定，并留有余地，以适应挖填改造时水量的增加。1、进水管：管径按最高日工作时水量计算。进水管标高应考虑避免由于池中水位变化而形成进水管的气阻，可采用降低进水管标高，或进水管进水池后用弯管下弯。当清水池进水管上游设置有计量或加注化学药剂设备时，进水管用采取适应措施，保证满管出流。2、出水管：管径一般按最高日最高时水量计算。当配水泵房设有吸水井时，清水池出水管（至吸水井）一般设置一根；当水泵直接从池内吸水时，出水管根数根据水泵台数确定。3、溢流管.... word格式管径一般与进水管相同。管端为喇叭口，并与池内最高水位持平。池外出水管应设网罩，管道口不得装阀门。当溢流管出口经常处于排水水位以下时，可设置溢流井并排水。4、排水管管径可按2h内将池中水泄空计算。但最小管径不得小于100mm，管底应与集水坑持平。如清水池埋深较大，排水困难时，可在池外设排水井，用潜水泵从井内抽排。为了便于排空池水，池底应有一定坡度，坡向集水坑。5、通气管及检修孔池顶设通气管，管径一般为100~200mm，进气孔一般高出覆土1m，出气孔高出覆土1.5m。同时设检修孔，孔径一般为700mm，并沿池壁设铁爬梯。池顶覆土厚度一般为300mm；若室外平均气温为-10~30℃，则覆土厚度为700mm。在地下水位较高的地区，覆土厚度应满足抵抗浮力的要求。不同规模清水池配管的管径，可参见表6-3确定清水池配管管径管道名称清水池有效容积，m3103050100150200300进水管、mm100100100150150200250出水管、mm150150150200250250300溢流管、mm100100100150150200250排水管、mm100100100100100100150通气管、mm1010150200200200200　　　　　　　　3、水塔（1）水塔的有效容积与高度计算.... word格式1、水塔的有效容积W(m3)W=W1+W2+W3式中W1——调节容积，m3，一般按最高日用水量的10%~15%考虑`W2——滤池冲洗用水量，m3.按最高日用水量的5%~10%计；不用水塔冲洗滤池的施工，不计此量W3——消防贮量，m3.当负有消防要求时，应按《建筑设计防火规范》要求确定。1、水塔的高度水塔底板高度HO（m）按下式计算：Ho=Hc+∑h1+∑h2-（Zo-Zc）式中Hc——管网控制点自由水头，m∑h1——水塔至控制点配水干管的沿程水头损失，m∑h2——水塔至控制点配水干管的局部水头损失Zo——水塔处地面标高，mZc——控制点地面标高，m水塔水柜内的水深一般按1.5~4.0m考虑（2）水塔的构造水塔主要由水箱（柜）、塔体、管道和基础四部分组成。图6-5为常见水塔的构造。.... word格式1、水箱水箱的作用是贮水。计算的水塔有效容积量就是水箱容积。水箱常为圆形，高与直径之比约为0.5~1.0.水箱材料可以是钢材、钢筋混凝土、木材，也可是砖砌的，水箱内应设水位尺，指示水位。水箱形式多种多样，最常见的形式如图6-6所示。.... word格式（a）平底式水箱；（b）球低式水箱；（c）圆筒球穹底式水箱；（d）倒锥壳式水箱2、塔体塔体主要用来支承水箱，有筒壁式和框架式两种，可用砖、石或钢筋混凝土建造3、管道水塔的进出水管可分设，也可合用，合用时需加一止回阀。立管需设伸缩接头，以适应因温度、外力而产生的变形；下端应设固定支墩。溢流管和排水管一般合用，管径与进、出水管相同，但当进、出水管管径大于200mm时，溢、排水管管径可以小一号，溢流管上端有喇叭口，管上不设阀门，排水管装在水箱底，管上设阀门。为防止水箱底的沉淀物进入管网，一般要求出水管顶高出箱底0.20m。4、基础水塔基础可用砖、石、混凝土、钢筋混凝土等材料建造，有圆环、园板、球壳、M形锥壳、桩基础等多种形式。另外水塔上还应有扶梯、平台、栏杆和照明等设施.... word格式（3）水塔的防雷、保温与采暖1、防雷水塔防雷通常按第三类构筑物考虑l接闪器可利用水塔顶层钢筋及周围铁栏杆。当无栏栅时，可作一圈避雷带，并与塔顶钢筋焊接。塔顶中心高出部分可装置一直避雷针。l引下线可利用其钢筋网，并将内设钢梯做整体电器联结，在其首末两端与接地引下线焊接l接地装置的冲击接地电阻不大于5Ω，应尽量利用水塔钢筋混凝土基础、金属管道等自然接地体；若接地电阻符合要求时，也可不另设人工接地体2、保温和采暖当水源为地下水时，冬季采暖室外计算温度为-8~-23℃地区的水塔，可只保温，不采暖当水源为地表水时，冬季采暖室外计算温度为-8~-23℃或水源为地下水，冬季室外计算温度为-24~30℃地区的水塔，除保温外，还需考虑采暖水箱外壁做保温防冻层的常用措施有：l贴砌一层厚层为8~10cm的泡沫混凝土或膨胀珍珠岩等轻质材料l贴砌一层一砖厚度的半空斗墙l再做一层保温外壳，在外壳与水箱壁之间（≮0.7m）填装保温材料（麦秸、芦苇等）l管道也应采取相应的保温措施（五）附属建筑物设计.... word格式水厂附属建筑物，包括确定附属生产建筑物，如值班室、控制室、化验室、仓库、维修间、车库、锅炉房和生活建筑物，如办公室、会议室、值班宿舍、食堂、浴室等，应按照水厂生产、生活的实际需要，合理确定厂内附属建筑物的种类、面积，以便在水厂总体设计中进行布置村镇水厂供水规模差异甚大，多为Ⅳ型（供水规模200~1000m3/d）、Ⅴ型（供水规模小于200m3/d）的小型水厂，水厂规模虽小，为了保证水厂的正常运行，仍需设置必要的附属建筑物。对于一般农村，特别是经济欠发达地区的村镇水厂，宜本着减轻农民负担的原则，合理的设置附属建筑物，甚至可以一室多用，负担多种功能。如小型水厂，办公室、传达室可以合在一起，而且与管理人员可按30㎡计算，若进行生物检验，需再增加20~30m3.根据相关标准，现将针对经济发达地区，Ⅰ，Ⅱ型大规模的乡镇水厂，附属建筑物的分类和面积摘录后，以供设计参考。随着改革的深入经济的发展，工作人员效率和自动化水平的提高，以及社会化服务的普及，设计时，应根据实际需要作出合理设置和相应调整。1、生产管理及行政办公用房（1）生产管理用房包括计划室、技术室、技术资料室、财务室、活动室、调度室、电话总机室等，用房面积（均指使用面积，下同）见表6-4生产管理用房面积（m2）水厂规模（万m5/d）地表水厂（m4）地下水厂（m4）0.5~2100~15080~1202.0~5150~210120~150.... word格式注：表中未包括厕所、贮藏室面积（2）行政办公用房包括办公室、打字室、资料室和接待室等，宜与生产管理用房联建，（用房面积人均5.8~6.5㎡）。2、化验室(1)根据水质分析项目的需要，化验室一般由理化分析室，毒物检验室，生物检验室（包括无菌室），加热室，天平室，仪器室，药品贮藏室（包括毒品室），办公室，更衣室等组成。（2）化验室面积和人员配备见表6-5化验室面积和人员配备水厂规模（万m5/d）地表水厂（m4）地下水厂（m4）面积人数面积人数0.5~260~902~430~601~32.0~590~1104~560~803~4注：化验室指水厂一级化验，不包括车间班组化验（3）化验室面积按一般常规化验项目确定。3、车库（1）车库的面积应根据运输车辆的种类和数量而定，一般4t卡车可按32㎡/辆，2t卡车可按22㎡/辆，吉普车可按18㎡/辆计算（2）超过三辆汽车的车库，可设司机休息室、工具间4、仓库（1）水厂仓库用存放管配件，水泵电机，电气设备，五金工具，劳保用品及其他杂品等，不包括净水药剂的贮存。仓库可集中或分散放置。（2）仓库面积见表6-6.... word格式仓库面积水厂规模（万m4/d）地表水厂（m3）地下水厂（m3）0.5~250~10040~802.0~5100~15080~100注：表中已包括仓库管理人员的办公面积，其面积一般采用10~12㎡5、食堂（1）食堂包括餐厅、厨房（备菜、烧菜、贮藏、烘烤、办公室、更衣室等），寒冷地区宜设菜窖，其总面积可按每个就餐人员所需面积确定（2）食堂每个就餐人员面积见表6-7食堂每个就餐人员面积面积水厂规模（万m6/d）地表水厂（m5）地下水厂（m5）0.5~22.6~2.4同地表水厂2.0~52.4~2.2注：1.就餐人员按最大班人数计2.餐厅与厨房的面积比，可按4：6或5：5采用6、浴室与锅炉房男女浴室的总面积（包括更衣室、盥洗室及厕所等）见表6-8浴室面积.... word格式水厂规模（万m5/d）地表水厂（m4）地下水厂（m4）0.5~220~4015~252.0~540~5025~35注：1.女工比列可按水厂定员人数的1/2~1/3考虑2.锅炉房的面积，可按锅炉的型号、规格、容量来确定7、传达室（1）传达室可根据水厂规模大小分成1~3间（传达室、值班宿舍、接待室等）.(2)传达室面积见表6-9传达室面积水厂规模（万m4/d）地表水厂（m3）地下水厂（m3）0.5~2.015~20同地表水厂2.0~5.015~208、宿舍（1）水厂内部可以设置值班宿舍，单身宿舍和家属宿舍应尽可能设置在厂区之外（2）值班宿舍是中、夜班工人临时休息用房，宿舍面积可按4㎡/人考虑。住宿人数宜按值班职工总人数的45%~55%计，值班宿舍一般附建在综合楼内。9、堆场（1）管配件堆场水厂中一般应设管配件露天堆场，其面积可参见表6-10.... word格式管配件堆场面积水厂规模（万m3/d）地表水厂（m2）地下水厂（m2）0.5~2.030~5030~502.0~5.050~8050~80（2）砂石滤料堆场l根据需要，水厂可设砂石滤料堆场，其位置应在滤池附近。堆场的占地面积可按全厂滤池滤料总体积的10%考虑，其平均堆高采用1ml堆场应有0.5%的排水坡度，视需要可设简易的维护设施，以保证场地的整洁（六）厂区管道设计水厂的生产主要是水体的传送过程，因此水厂生产构筑物需要由各类管道、渠道沟通，以发挥各自的功能。因此在生产构筑物平面定位后，即需对厂区管道进行平面和高程的综合布置，计算管（渠）道的水头损失，以便进行水厂的竖向布置设计1、生产管线水厂工艺流程中的主要管线包括：1、给水管线：（1）原水（浑水）管线：指进入沉淀（澄清）池之前的管线，一般为二根。接入方式应考虑远期的协调和检修时（主要是指原水管.... word格式的阀门检修）对生产运行的影响。原水管可以采用钢管、球墨铸铁管，由于阀门、配件、短管较多，故较少采用钢筋混凝土（预应力混凝土）管道。（2）沉淀水管线：由沉淀池（澄清池）至滤池的沉淀水管线，有两种布置方式：一种为架空（管道或混凝土渠道），优点是水头损失小，渠道可作人行通道；一种是埋地式，可不影响池子间的通道。沉淀水管线的通过流量应考虑沉淀池超负荷运转的可能（如一部分沉淀池维修而加重其他沉淀池的负荷）。（3）清水管线：指滤池至清水池之间的管线，承压较小，大型水厂也可采用低压混凝土渠道，采用渠道时应注意地面雨、污水的渗入。当设有清水池两座以上时，清水池之间常设有联络管线，联络管线由于在池底联通，故埋入较深，阀门安装困难，为此有采用虹吸管在池顶上予以联通的。配水泵房应尽可能设置吸水井，以减少清水池与泵房之间的联络管道。（4）超越管线：超越管线在水厂内是一个重要环节。设计时应考虑到某一环节由于事故检修而停用时，不影响整个水厂运行。如超越沉淀池、滤池或超越清水池（特别是水厂只设一个清水池时）。见图6-72、排水管线：水厂的排水系统有三个方面：一是厂内的地面雨水的排除（亦包括山区的防洪排除）；二是水厂内生产废水的排除，包括沉淀（澄清）池的污泥排除、滤池冲洗水的排除、投药间废渣的排除等；三是办公室、食堂、浴室、宿舍等生活污水的排除。上述三个排水系统一般采用分别设置。沉淀池排泥和滤池反冲洗排水应根据当地环保部门要求做出合理安排和处置。.... word格式雨水系统的设计，采用当地的设计频率和降雨强度。当附近有城市雨水管道时，可接入城市雨水管。在丘陵地区设置水厂时，必须十分注意防洪沟的设计，通常沿山脚地形，围绕厂区设置截洪沟渠，引排山洪至水厂下游，一般情况下，防洪沟不宜穿越厂区，以免造成对水厂的威胁，防洪沟通常在水厂围墙外侧，通常采用石砌、砖砌、土坡明沟等形式。当厂区附近有城市污水管道时，生活污水可接入城市管道，否则应设小型处理装置，如三格化粪池、沼气净化池等，经处理后接入雨水管道。3、加药管线：加矾、加氯以及加氨，加碱等管线，往往做成浅沟敷设，上做盖板，加药管线的管材一般采用塑料管，以防止腐蚀。臭氧用管线可采用不锈钢管或耐腐蚀的聚氟乙烯管。4、自用水管线：（1）厂内自用水指水厂生活用水、消防用水、泵房、加药间等冲洗溶解用水，以及清洗水池用水，一般均单独自成管系，自配水泵房出水管接出。（2）消防系统应满足消防要求，在需要地点设置消火栓。厂用水管口径应满足消防要求。2、连接管道水头损失计算.... word格式连接管道的水头损失，包括沿程水头损失和局部水头损失二部分，沿程水头损失可参阅本手册输、配水部分相关公式计算，局部水头损失与管件形式有关，连接管道的局部阻力占较大比例，计算中必须加以重视。常用计算公式如下：h=h1+h2=∑Li+∑§v2/2g式中：h——连接管水头损失，m；h1——沿程水头损失，m；h2——局部水头损失，m；L——连接管长度，m；i——单位管长水头损失，m；§——局部阻力系数；v——管内流速，m/s；g——重力加速度，m/s2，g=9.81m/s2.各构筑物之间的连接管（渠）断面尺寸由流速决定，其值一般按表选用。当地形有适当坡度可以利用时，可选用较大流速，以减小管道直径及相应配件和闸阀尺寸；当地形平坦时，为避免增加填、挖土方量和构筑物造价，宜采用较小流速。在选定管（渠）流速时，应适当留有水量的发展余地。连接管（渠）的水头损失（包括局部和沿程）应通过水力计算确定。估算时可采用表6-11数值（七）水厂竖向布置水厂的竖向布置应根据厂区地形、地质条件，所采用的构筑形式、周围环境以及进水水位标高确定。.... word格式净水构筑物的高程受工艺流程控制，由于村镇水厂规模小，各构筑物间的水路应为重力流，为保证各构筑物之间水流为重力流，必须使前后构筑物之间的水面保持一定高差。并要满足各构筑物工作水头、构筑物水头损失以及连接管道水头损失的要求。附属建筑物可根据具体场地条件，按照平面布置要求进行布置，但应保持总体协调一致。1、布置型式及注意事项（1）布置型式净水构筑物的高程布置，一般有图6-8所示的4中类型l高架式图6-8（a）：主要净水构筑物池底埋设地面下较浅，构筑物大部分高出地面。高架式为目前采用最多的一种布置形式l低架式图6-8（b）：净水构筑物大部分埋设地面以下，池顶离地面约1m左右。这种布置操作管理较为方便，厂区视野开阔，但构筑物埋深较大，增加造价并带来排水困难。当厂区采用高填土或上层土质较差时可考虑采用.... word格式l斜坡式图6-8（c）：当厂区原地形高差较大，坡度又较平缓时，可采用斜坡式布置。设计地面从进水端，以减少土石方工程量l台阶式图6-8（d）：当厂区原地形高差较大，而其落差又呈台阶时，可采用台阶式布置，台阶式布置注意道路交通的畅通（2）注意事项（1）应充分利用地形，当厂区地面有自然坡度时，竖向高程应按工艺流程从高到低布置，与地形坡向一致，力求挖、填方平衡。（2）当地形比较平坦时，清水池的竖向位置要适度，防止埋深过大或露出地面过高。（3）当采用普通快滤池时，其竖向位置应照顾到清水池的埋深。（4）当采用无阀滤池时，应注意前置构筑物（絮凝池、沉淀池或澄清池）的底板是否会高于地面。（5）各构筑物之间连接管（渠）线简单、短捷，尽量减少交叉，并考虑施工与检修方便，设置必要的超越管和排空管，以保证必须供应的水量采取应急措施。（6）沉淀池或澄清池排泥及滤池冲洗废水排除方便，力求重力排污。（7）构筑物应设置必要的排空管与溢流管，以便某一构筑物停产检修时能及时泄空和安全生产。（8）应注明各构筑物的绝对标高或相对标高。2、构筑物水头损失净水构筑物的水头损失见表6-12.... word格式3、构筑物标高计算1、标高计算顺序（1）确定河流取水口的最低水位；（2）计算取水泵房（一级泵房）在最低水位和设计流量条件下的吸水管水头损失；（3）确定水泵轴心标高；（4）确定泵房底板标高；（5）计算出水管水头损失；（6）计算取水泵房至沉淀池或澄清池的水头损失；（7）确定沉淀池本身的水头损失；（8）计算沉淀池与滤池之间连接管水头损失；（9）确定滤池本身的水头损失；（10）计算滤池至清水池连接管的水头损失；（11）由清水池最低水位计算配水泵房（二级泵房）水泵轴心标高。2、标高计算实例【例】某镇净水厂流程布置如图6-9所示。设计水量Qo=4500×1.05=4725m3/d，其中5%为水厂自用水量。试确定各净水构筑物的标高。.... word格式【解】1.取水泵房标高计算（1）选用3台IS100-80-106型水泵，其参数见表6-13.注：配套电动机型号Y312S1-2，功率5.5KW（2）吸水管路水头损失hs计算每台水泵设单独吸水管吸水管设计流量q=1/2Q0=4725/2×24=98.5m3/h吸水管管径D=200mm，管长L=20m，查水力计算表得：v=0.89m/s，1000i=7.32m，沿程水头损失h1：h1=Li=20×7.32×10-3=0.15m局部水头损失h2，见表6-14吸水管局部水头损失计算管件名称管径（mm）数量（个）局部阻力系数流速（m/s）局部水头损失（m）吸水滤网200130.890.12喇叭口200130.890.1290°20030.520.890.06渐缩管200~10010.183.480.11水泵进口100113.480.61　　　　小计1.02则hs=h1+h2=0.15+1.02=1.17m（3）水泵轴心标高Hp计算Hp=z1+Hs+（Hg-1.03）-hs（m）.... word格式式中z1——河道最低水位绝对标高，z1=1.5mHs——水泵最大允许真空吸水高度，Hs取5.0mHg——水泵安装地点大气压水头，Hg=10.3mHp=1.5+5.0+（10.3-10.3）-1.17=5.33m考虑到吸水安全留有余地，水泵轴心标高采用5.0m（1）泵房底板标高Hc计算Hc=5.0-0.202-0.398=4.40m式中0.202m——水泵底座到轴心高度0.398m——水泵基础高出泵房内地面的高度泵房所在地地面标高为5.0m，故取水泵房内地面低于室外地面5.0-4.4=0.6m1.压力配水井内水头标高计算水头标高=H+z1-（hs+hy+0.5）（m）式中：H——水泵工作养成，H=11mZ1——河道最低水位绝对标高（m），z1=1.5mHs——取水泵房吸水管路水头损失（m），hs=1.17mHy——取水泵房至配水井间压力损失，经计算，hy=1.85m0.5m——富余水头配水井水头标高——11+1.5-（1.17+1.85+0.5）=8.98m2.其余构筑物水位标高见表6-15名称水头损失（m）水位标高（m）连接管段构筑物连接管构筑物.... word格式配水井至澄清池压力配水井0.20.49出水槽至快滤池澄清池0.2　8.4澄清池出水槽0.20.48.2快滤池至清水池快滤池0.32.57.6　清水池　　4.8.... word格式（一）道路与绿化1、道路（1）道路分类：水厂道路一般分为三类：1、主厂道：主厂道是水厂中人员和无聊运输的主要道路。主厂道应与厂外的入厂道路相连接，一直伸向厂区内某一适当地方。主厂道宽度一般为4~6m，两侧视总体布置的要求，设置办公室、绿带、人行道等。2、车行道：车行道为厂区内各主要建筑物或构筑物间的联通道路，生产及生活所需的各种器材物品，可通过车行道运至各个地方。水厂的车行道一般为单车道，宽度常为4m左右，车行道常布置成环形，以便车辆回程，当水厂规模较小或无此种条件时，应在路的尽端结合建筑物的前坪设置回车场。3、步行道：步行道是水厂的辅助道路。他是满足厂内工作人员的步行交通及小型物件的人力搬运的需要，步行道的宽度一般采用1.0~1.5m（2）道路的断面和路面的设计1、车行道一般采用：l沥青混凝土路l沥青表面处理路面l混凝土路面2、步行道l水泥路面.... word格式l绿地中的步行道可采用片石勾缝或混凝土预制板各类道路均应有侧石及排放雨水的设施，各类道路断面型式和路面构造，可按当地习惯设计。常见的车行道路类型见图6-10各类道路的断面及路面结构见表6-16.... word格式（1）道路坡度：丘陵地带道理纵坡一般应在6%以下，最大不应超过8%，平坦地区纵坡一般为1%~2%，最小可为0.4%，以便于雨水排除。.... word格式（1）回车道：在道路的尽端或车库前，应设回车道，几种类型的回车道及其相应的尺寸见图6-112、绿化绿化是水厂设计中的一个组成部分，他是美化水厂环境的重要手段。水厂绿化常由下列三个方面组成。（1）绿地：是指块状地形的局部绿化面积。可由草场、绿篱、花坛和树木（乔木、灌木）配合组成。大面积绿地，中间可设建筑小品和人行走道形成小型花园。小块绿地可以布置为单独花坛。绿地的位置可以是：l建筑物的前坪，如办公楼、食堂、进门附近，滤池或泵房的门前空地l道路交叉口，在道路的交叉口附近绿地可以用矮绿篱围界，中植草地，然后视面积大小进行乔木单株中植或成群栽植和灌木配栽。.... word格式（1）花坛：指有规则的局部绿地布置，主要特点是配置色彩鲜艳的花卉，形成图案达到装饰和美化的目的。花坛可以是圆形、矩形、多角形，花卉以多年宿根花卉为主。一个水厂花坛不宜过多，在重要部位能起到点缀作用。（2）绿带：利用道路与构筑物之间的带状地进行绿化布置，使绿带成为水厂绿化基本部分。绿带设计一般以草皮为主，靠路一侧用矮绿篱栏护，临靠构筑物一侧可以连载一些灌木（如松柏之类）以隐掩一部分构筑物，在草地中可以断续配置一些条状或点状有色花卉。绿带要求有一定的宽度，最好在5m以上，绿带不要求对称，可以单侧布置，绿带可以随地表起伏，宽度上亦可以有一定的坡度。绿带布置要求绿草如茵，整齐简洁，而不宜繁琐零乱。（3）行道树：水厂主要道路两侧宜栽植主干挺直，树大阴郁的树木，如毛白杨、臭椿、悬铃木等，在净水构筑物附近不宜栽植高大乔木，而宜栽植小乔木或灌木，如侧柏、夹竹桃、大叶黄杨等，以免落叶在水池水面。行道树带宽度为1.25~2m，一般配以一行乔木，一行灌木，株距4~6m，行道树的位置与建筑物及地下管道的水平距离可参考表6-17.表6-17行道树的位置与建筑物及地下管道的水平距离建筑物、构筑物及地下管线名称最小间距至乔木中心至灌木中心建筑物外墙：有窗3.0~5.01.5无窗21.5挡土墙顶或墙角20.5高2m及2m以上的围墙21道路边缘10.5.... word格式人行道边缘0.50.5排水明沟边缘10.5给水管1.5不限排水管1.5不限电缆20.5注：1、表中间距除注明者外，建筑物、构筑物自最外边轴线算起；管线自管壁或防护设施外缘四阿妈去哦；电缆按最外一根算起。1、树木至建筑物外墙（有窗时）的距离，当树冠直径小于5m时采用3m，大于5m时采用5m2、树木至铁路、道路弯道内侧的间距应满足视距要求。3、建筑物、构筑物至灌木中心系指灌木丛最外边的一株灌木中心（1）绿篱：系利用树木密植代替篱笆、栏杆和围墙。主要起隔离维护和美化作用，绿篱一般采用耐修剪的珊瑚树、大叶黄杨、女贞、枸杞、扁柏等树种，绿篱高度视功能而定，矮绿篱一般为0.6~0.8m，高绿篱可在1.8m以上。绿篱亦可采用花架，植以藤本植物，如紫藤、葡萄、木香及蔷薇等，绿篱在水厂中，常作为装饰性的垂直绿化。（2）建筑小品：水厂中采用的建筑小品有花架、喷水池、休息亭廊以及砌叠的假山，作为局部的庭园布置，由于水厂是一个生产单位与一般的公共性建筑不同，无论参观者或工作人员都不可能有较多时间逗留和休息，为此整个水厂不需有较多或体量较大的建筑小品。（九）水厂布置实例.... word格式图6-12为供水能力1500m3/d地表水厂平面布置图。根据厂址地形特点，利用高程，水厂采用重力供水。厂内主体构筑物，穿孔旋流絮凝斜管沉淀池、重力无阀滤池、清水池呈直线型布置，加药消毒间布置在北侧，集中管理。水厂占地1270㎡..... word格式宁可累死在路上，也不能闲死在家里！宁可去碰壁，也不能面壁。是狼就要练好牙，是羊就要练好腿。什么是奋斗？奋斗就是每天很难，可一年一年却越来越容易。不奋斗就是每天都很容易，可一年一年越来越难。能干的人，不在情绪上计较，只在做事上认真；无能的人！不在做事上认真，只在情绪上计较。拼一个春夏秋冬！赢一个无悔人生！早安！—————献给所有努力的人.....'
